AL-N4のハードディスク交換

パナソニックのノートパソコン Let's note mini:AL-N4のハードディスクを交換しましたので, その方法をご紹介します。 メーカーにより筐体の分解は禁じられてますので, もしご自身でやられる時は, ご自分の責任で行ってください。
1.裏面のネジについて	2.キーボードを外す

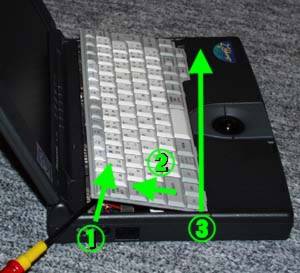

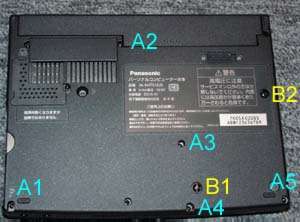

A2〜A5：今回はずすネジです。尚, A1 はマニュアルにも載っている, メモリ増設の場合にはずすネジで, これは, ハードディスク交換時には外さなくても構いません。 B1〜B2：巨大なネジなので何かと思いますが, 実はハードディスク自身を固定しているネジなので, 本体をバラしたあと最後に外す必要があります。	A2 のネジをはずすとキーボードが外れます。 キーボードはネジの他, 爪で固定されていますので, ドライバ等を用いて丁寧に外します。 キーボードは奥の方から外れる様になっていますが, 同時にフレキケーブルが奥側にありますので注意が必要です。 最初に奥側を少し持ち上げたあと, 液晶側にスライドさせるようにして手前の爪を外し, それから手前側を持ち上げます。
3.パームレストを外す	4. HDDを取り出す

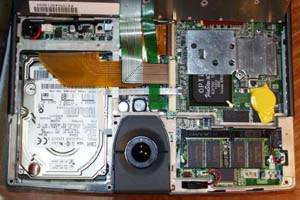

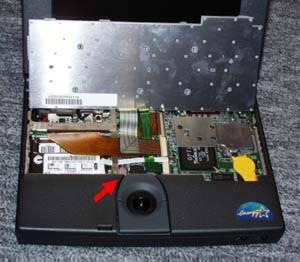

最後にパームレストを外します。裏側３本（A3〜A5）のネジで止まっています。 さらに赤矢印のところが爪で引っかかってますので, 折らないように丁寧にはずします。	これでハードディスクが全部見えるようになるので, この時点で B1〜B2 のネジを外し, ハードディスクを取り出します。 ハードディスクは奥の方でフレキ基板でつながってますので, 手前側から持ち上げる様にします。 写真では, 右側のパームレストも外し中身全体が見えるようにしました。
