LCD MDK52V-0 関連
○一個600円(日本橋デジット)となかなかリーズナブル
○日本製と書いてるけどメーカーは不明
○コントロールチップがSANYOのLC7985NAです。制御はこのチップのデータシートに書いてある通りにすればできます
○このLCDモジュールはPIC用ディスプレイの某大手時計会社製と機能互換のようです。ユニットも同じなので経験者なら楽々です
○ピン配置は互換ではないので注意です
○バックライトには5Vから10Ωの制限抵抗をかまして供給
○データシートはhttp://www.lcd-module.de/eng/pdf/zubehoer/lc7985.pdfでＤＬできます
●よーするにEとW/Rを設定してRSをパタパタさせながらD0〜D7にデータを送ってやれば制御可！ちゅ〜ことやんなぁ〜(大阪)。
Pin 1 = GND Pin 2 = +5V Pin 3 = コントラスト(+5V〜GND)私は10kのVRつけました Pin 4 = RS Pin 5 = W/R Pin 6 = E Pin 7 = D0 Pin 8 = D1 Pin 9 = D2 Pin 10 = D3 Pin 11 = D4 Pin 12 = D5 Pin 13 = D6 Pin 14 = D7

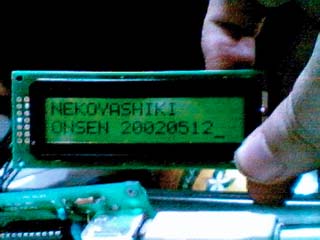

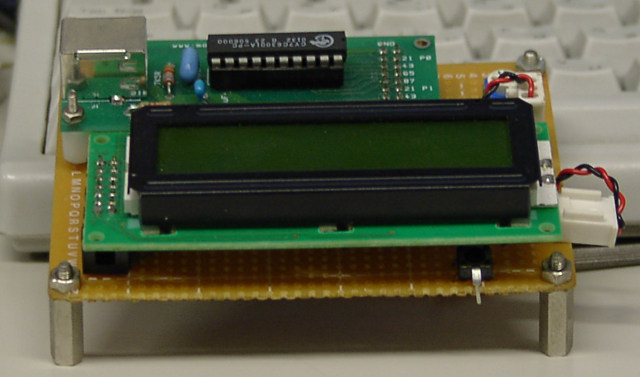

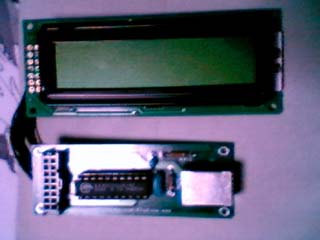

USB-IOでつないでみました。
制御はWindows2000＆USBで自前でプログラムしてます
▼▲▼▲USB-IOについて▲▼▲▼
USB-IOはモルフィー企画さんとこのヤツです(2002-07-10現在、イロイロともめてASCII24とかに出ちゃってますね…(^^;))
ちなみにこのUSB-IOはUSB1.0の低速モードで動作してますので一部のUSBハブを通すと認識しなくなります
低速モードでも動作するハブで使用してね。っても某エレコムの外箱にそんな表記はこれっぽっちもないやん←動かなかった(1.1対応とは書いてあったのに)
▼▲▼▲メールチェッカー▲▼▲▼
サンプルで作ってみました。当然ながら動作保証は出来ませんし、パスワードを扱う都合上ソースは公開できません
ご了承願いますm(_ _)m
・メール数と発信者メールアドレスを表示します
・当然ながら漢字使用のメールアドレスは化けます
・指定時間ごとに指定POP3サーバーへチェックにいきます(POP3鯖にしか対応してません)
・タスクバーにも入るようにしています
・スタートアップに入れておくと便利
・パスワードは一応暗号化して保存していますが「その筋なスキル」がある方にはパレパレだと思いますのでご注意を
・プロパティ上のLED自動点灯チェックボックスは機能してません、ごめんなさいです
・動作確認はWindows2000のみ、win95はたぶん動かないです
・LCD側は8bitモードで動作してます。4Bitにしたら他段接続ができるかも(電源供給足りないかも)
2003/05/29改
・タスクバーアイコン選択で次回チェック時刻の表示
・タスクバーアイコンを左ダブルクリックすると設定メーラーを起動する様にしました
(ネスケ用ですIEは未確認)なお、メーラー終了時またはチェック期間の半分を過ぎた場合に再チェックをさせるようにしました
ネスケ7.02の場合の設定 E:\Program Files\Netscape\Netscape\Netscp.exe -mail と入れていただくと起動するハズ mailは小文字で
・LCD未接続の場合でもチェックタスクバーに状況表示させるようにしました
(０通＝青／１〜９通＝黄色／10通以上＝赤色／チェック中＝紫)
実行ファイルはココusbmail.exe
なお、USB-IOとの結線は以下の通り
| USB-IO側 | LCD側 | 備考 |
| p0-1 | 7 (D0) | |
| p0-2 | 8 (D1) | |
| p0-3 | 9 (D2) | |
| p0-4 | 10(D3) | |
| p0-5 | 11(D4) | |
| p0-6 | 12(D5) | |
| p0-7 | 13(D6) | |
| p0-8 | 14(D7) | |
| p1-1 | 4 (RS) | |
| p1-2 | 5 (W/R) | |
| p1-3 | 6 (E) | |
| p1-4 | NC | LEDのON/OFF制御に使用予定だったが…断念 |
| 3 (Cont) -> 4.7K -> GND | コントラストですR4.7kをかましてGNDに落としてます | |
| GND | 1 (GND) -> GND | |
| Vcc | 2 (Vcc) -> +5V |
