少し勉強するためにアマゾンで３Dプリンター「GEEETECH　E180]を買いました。
３万５千円位だったかな。

２万円台も、PCに出ていました。

使い方は、インターネットを見ればわかると思いますが、私は
　「３Dブリンティングのためのデザイン３Dモデリング入門｝梶山喜一郎
で、２つの作業を知りました知りました.。６ページ程の資料ですが、そんなにむきになるほど理解する必要はありません。

①３D CADソフト　で、作り、
②「GEEETECH　E180」にGコードに変換して、本体、裏側の下にある、TFcard「miro sd]
で、読み込みさせました。

私は、ソフトとして、「Metoseguia4」と「１２３D　Design」を使ってみました。
「Metoseguia」は、５千５百円程度の使用料金のソフトですし、１２３Dも、同じくFreeで、試すことが出来ます。
STL形式のファイルが必要ですので、これで、まずは大丈夫です。
STL形式をG-codeに変換するのに必要なソフトは[EasyPrint3D]で使います。
これは、｛GEEETECH　E180}で書いてある方法で、手に入れることが可能です。（PCで入手）
参考に
[GEEETECH ３D Printer　E180　User Manual]
と言う取扱説明書を手に入れる。

これで、使うソフトは、

Metoseguia（参考文献　「パソコンと３Dブリンタでフイギュアを作ってみた」関根清一　）
123D Design（参考文献「初めての　１２３D Design」　(ver２)　nekosan）
それに
EasyPrint3D
（参考文献として使う。EasyPrint3Dの日本語版の本が出ていれば、便利かもしれませんが、本があるか、わかりませんでした。）

ソフト　3本を揃えました。
EasyPrint３Dは、STL　から、G-code　に変換するために要ります。
（PCの｛機械設計エンジニアリングの基礎知識　ーー　3Dブリンターの基礎が理解出来る本）

次に、”３Dプリンター”の使い方ですが、GEEETECH E180 取扱説明書を見れば分かると思いますが、英語なので、私のように、CASIO　の電子辞書を片手に頑張りましょう。

ブリンターの使い方

最初は、G-code　に、「しょんべん小僧のカツプ」のソフトが　TF card　に付属していました。
いろんなソフトかあるようです。
まず、これを作りました。

これを作るために、底に貼るシートがついていました。
このシートは、値がはるので、注意すべきところです。一番小さな物を買っても、4枚 2,500円位。
それなのに、2，3個作るだけで効果が落ちるからです。
まずこれをベース板に貼り付けます。

次に、フィラメントを通します。

電源をを入れます。

左側の、柱上部の裏側にある　Extruder （取扱説明書　７ページ）と言う、小さなボックス（歯車状態のフィラメントの送り）からチューブの中をって、ノズルまで達するように行います。

ま、これで、準備は終了です。ところが、Extruder から先に線が進めない。
結局、分解してみて分かったことは、歯車部分からチューブに代わるところで、歯車から、チューブに移る所にある、ボックス部分の、ネジ式のフィラメント用穴が、少し引っかかってしまうからのようです。

下側、６つの絵の、左側下部（Leveling）を押すと、位置調整のために、上部のアームが降りて来ます。(ｚ軸が0部（Leveling）を押すと、位置調整のために、上部のアームが降りて来ます。(ｚ軸が0になります）

調整が終わったら、次に、下側真ん中の　Filameut　を調整します。

レベル調整で気が付いたのですが、４隅をネジで調整すること以外に、真ん中部を調整しているのは、電子式にリニアカーブを変化して調整しているのではないか、と思います。だから、４隅の位置をネジで調整する必要が場合があるのではないでしょうか。

写真の丸印を出す。（温度「２００度）

フィラメントがノズルから出てきます。

この温度の精度も、正確か、分かりません。
２２０度にしました。それなのにいつの間にか１８０度になっていました。また、２２０度にしました。

作るものを決めて　Print　を押します。

「しょんべん小僧」が6時間。
少し長いと思います。

コンピューターで使わせてもらいましたオブジェクトも、ｘ、ｙ、ｚ　の長さを５０㎜前後調整させて頂きました。
ｚ軸の位置も　”０”　にしなければいけません。（Ｇ－code で一番下になる位置。Ｇ-codeは沢山あるのですが、このプリンターのものです。）

オブジェクトは、ｘ－ｙ－ｚ　いずれも　１３０ｍｍ以内に調整して、拡張子を　．.stl　で保存します。
それを　EasyPrint３Dに取り込みます。
Priner ->E180
Load -> Save jod でＴＥcard（micreSD)に名前と拡張子を付けて　○○.ｇco で変換。

「Metoseguia」

漢字は、立体になるものとならないものがあるので、注意してください。「123D」

　下の方も、　STL形式で出ていたものを参考にしました。
本物とは、似ていないですが、病人の治療として使うのを、お許しください。

恐竜

　

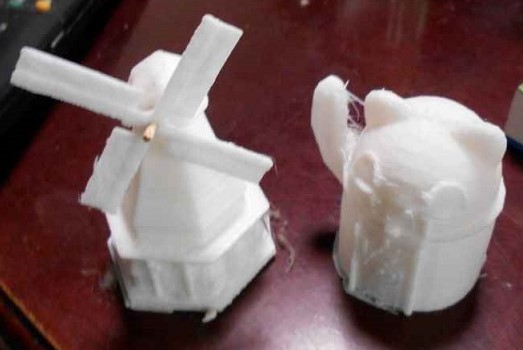

風車とMetoseguaの、招き猫。
ショベルカー

３Dプリンターに準備するものは、工作物を作る材料となる、PLA樹脂フィラメント１．７５ｍｍ。２５００円程。
それと、一番底になるブラットフォーム　イートアンド　シート（３M製）１０００～２０００円（1,340円）
が必要です。

フィラメントを、送りますが、その前に、電気を、まだ入れずに、フィラメントの出る位置を知っておきましょう。
ベースから、フィラメントまで、ｚ＝１２．８ｃｍ。
右側と左側がずれている場合もあるからです。
取扱説明書7べージ真横写真のベース（Build platform）から、上のフィラメント出口（ノズル）までです。
ｘ（左側ー右側）、ｙ（奥ー手前）、ｚ（上ー下）　の調整をするために必要です。ベース部分に敷くシートを、敷かずに位置調整してしまい、ベース板を傷つけでしまいました。

ノズルの故障で、予備が必要です。
まさか、こんなに早くノズル部が溶けるとは思いもよらず、大変でしたね。

取扱説明書とか、インターネットで載っているものとは、取り外し写真が違うのです。

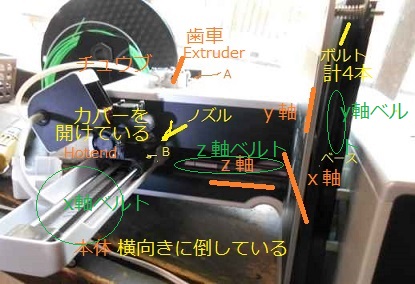

上の写真が、そのときのものです。細いボルトを切り口に沿って少し叩けばはずれました。

【問題への言葉】

私のプリンターの　Build platform が、取扱説明書の写真のように、がっしりとしたものとは丸っきり違っていました。かっての日本製の物ならまず、売れないでしょう。もの作りに慣れた日本製のことです。チャチなものでもそれなりの物を想像していたのが間違っていました。
見かけは、ともかく、動かすのに、道具を持っていないと使えない、など無かったらからです。（とは言っても、こう言う、安かろう悪かろう、といった会社が無かったわけではないし、今も、超一流の会社が悪いことをしているのもあります。）

その辺の事になると
「涙と激安３Dブリンタ　くみたて．調整」本が役に立つようです。参考文献に紹介します。

ま、色々書きましたが、勉強になりました。メーカーに感謝。
